NQ6-C-02模塊是一款超低功耗超高靈敏度GPS接收模組，采用業界最通用的12×16mm的封裝形式，可以完美勝任定位，跟蹤，導航等多種應用需求。廣泛適用于車載DVD、 PND、DVR、可攜式裝置，測量設備，人員定位管理，跟蹤測速設備，授時設備，寵物跟蹤， 學護管理卡，交車跟蹤定位、出租車跟蹤定位、公司車輛跟蹤定位、物流車輛跟蹤定位、汽車故障檢測、汽車油量檢測、汽車物聯網、挖掘機定位等產品。
產品應用范圍
典型應用
♦ 個人定位和汽車導航、定位等軌跡追蹤產品
♦ PDA、Pocket PC 和其他便攜設備領域
♦ 面積測量及距離測量等測繪產品
♦ 同步 UTC 時間及授時領域
♦ 軌跡記錄及 GPS 數據點校準
♦ 電子狗，學護卡等產品
產品優點
♦ 單面表貼，二次SMT方案，更快速的應用
♦ 采用無鉛工藝制造，符合RoHS標準
♦ UART / TTL輸出
♦ 豐富的數據輸出速率：9600bps(默認) [可選:1200,2400,4800，19200，38400，57600，115200]
♦ 可任意設置搭配輸出語句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
♦ 支持可調的數據刷新率：1Hz-10Hz
♦ 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置應用場景：從步行模式-車載模式-靜態模式-便攜模式-空降模式及 2D&3D 定位 用戶可以自由設置
♦ 支持定位 PPS 指示燈：未定位前常亮或者關閉；定位后閃爍
♦ 支持 AssistNow Online 和 AssistNow Offline 等 A-GPS 服務
技術特性
|
模塊性能 |
|
|
芯片 |
UBX-G7020 |
|
頻率 |
L1, 1575.42MHz |
|
協議 |
NMEA 0183 v2.3 Default:GGA,GSA,GSV,RMC Support:VTG,GLL, NMEA Command |
|
可用波特率 |
1200,4800,9600,19200,38400,57600,115200 bps |
|
通道 |
56 |
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
靈敏度 |
跟蹤:-162dBm 捕捉:-160dBm 冷啟動-148dBm |
|
冷啟動 |
平均29秒 |
|
溫啟動 |
平均28秒 |
|
熱啟動 |
平均1秒 |
|
精度 |
HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
18000 米 |
|
最大速度 |
515 m/s |
|
最大加速度 |
≤ 4G |
|
更新頻率 |
1-10 Hz |
|
A-GPS |
AssistNow on-line and off-line |
|
接口 |
|
|
I/O Pins |
1 serial ports |
|
物理特性 |
|
|
類型 |
24 pin stamp holes |
|
外形尺寸 |
16.0mm * 12.2 mm * 2.4mm (+/- 0.5mm) |
|
電源 |
|
|
電源 |
3.3VDC ±5% |
|
備份電壓 |
1.8~3.6VDC |
|
耗電量 |
搜索: 76mW@3.3V(±2%) 追蹤: 66mW@3.3V(±2%) |

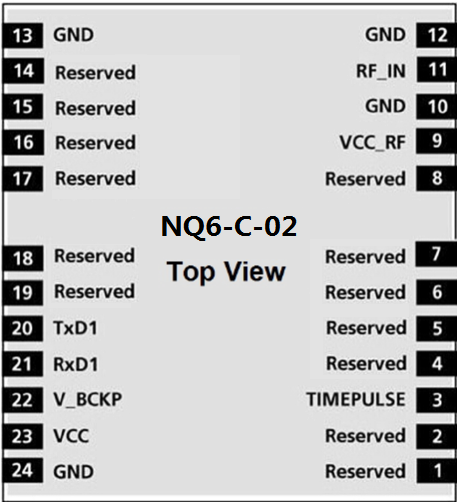

模塊引腳分配
模塊尺寸
