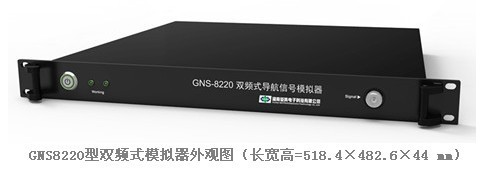

GNS8220型雙頻式模擬器是針對雙頻差分用戶機生產線檢測、重復測試等應用而推出的面向全球衛星導航系統的雙頻點模擬源。
GNS8220型雙頻式模擬器面向全球衛星導航系統提供衛星導航信號仿真，每個頻點可以產生12顆衛星信號，支持BD / GPS / GLONASS任意兩個頻點組成的信號仿真輸出，提供高穩定度的標準1PPS脈沖信號和10MHz時鐘信號輸出，可以滿足各類用戶雙頻終端設備的設計開發、生產測試、教學演示、常規檢測等應用需求。
一、 功能特點
能夠完成衛星軌道仿真、衛星鐘差仿真、延時差分TGD仿真、電離層延遲仿真、對流層延遲仿真、地球自轉效應仿真、相對論效應仿真、地面大氣參數仿真以及用戶軌跡仿真等。
具有靜態、動態軌跡生成和測試能力，各通道偽距、功率、載波初相獨立設置能力，針對星座模型生成導航電文能力，可編程信號場景生成能力，大氣層、電離層模型參數設置能力，具有觀測數據和導航電文記錄與輸出功能。
二、參數指標
(1) 輸出頻率
♦ 可任選多個頻點組合。
(2) 信號規模
♦ 通道數量：每頻點12通道
♦ 多徑數量：每頻點1~4路（復用）
(3) 信號精度
♦ 偽距變化率精度：優于0.005m/s
♦ 通道間一致性：0.3ns
(4) 信號質量
♦ 相位噪聲：
-75dBc/Hz 100 Hz；
-80dBc/Hz 1k Hz；
-85dBc/Hz 10k Hz；
-90dBc/Hz 100k Hz
♦諧波功率（MAX）：-35dBc
♦ 雜波功率（MAX）：-40dBc
(5) 信號功率
♦ 功率范圍：-150dBm～-60dBm
♦ 功率分辨率：優于0.2dB
♦ 功率準確度：優于0.7dB
(6) 動態范圍
♦ 速度： 0～16000m/s；
♦ 加速度： 0～900m/s2；
♦ 加加速度： 0～900m/s3；
(7) 外部接口
♦ 參考1PPS脈沖信號（BNC型頭）：輸入、輸出各1個
♦ 參考10MHz時鐘信號（BNC型頭）：輸入、輸出各1個
♦ 射頻輸出口（N型頭）：1個
(8) 時鐘穩定度
♦ 秒穩：≤ 5×10-11
♦ 天穩：≤ ±5×10-10
(9) 外部參考輸入
♦ 1PPS脈沖信號：1路
♦ 10MHz時鐘信號：1路
(10) 標準參考輸出
♦ 1PPS脈沖信號：1路
♦ 10MHz時鐘信號：1路
(11) 輸出秒脈沖指標
♦ 輸出電平：LVTTL
♦ 上升沿穩定度：0.1ns
♦ 高電平持續時間：大于20ms
(12) 工作環境
♦ 工作溫度：-10℃- +55℃
♦ 濕度：10%～75%（22°C），≥90%（45℃）
(13) 存儲與運輸
♦ 沖擊：≤9g/s
♦ 振動：≤0.1g/(10Hz～100Hz)
♦ 濕度：≤98%
♦ 存儲溫度：-45°C～+75°C
(14) 供電電源
♦ 交流電壓200v-250v，頻率（50±10）Hz，直流紋波≤3%
♦ 電源異常時自動保護
