1.產品概述
NQ8-AT558R GPS/GNSS模塊是一款超低功耗超高靈敏度GPS接收模組，采用業界最通用的12×16mm的封裝形式，在完美兼容業界絕大多數廠商的主流產品的同時可以提供最優的信號靈敏度和最短的捕獲時間。
該產品采用了中科微第四代低功耗 GNSS SOC單芯片 AT6558R，支持多種衛星導航系統，包括中國的北斗二號和北斗三號全部衛星，美國的 GPS，俄羅斯的 GLONASS，日本的 QZSS，可以同時接收以上衛星導航系統的衛星信號，并且實現聯合定位、導航與授時，可以完美勝任定位，跟蹤，導航等多種應用需求。廣泛適用于車載DVD、PND、DVR、可攜式裝置、測量設備、人員定位管理、跟蹤測速設備，授時設備等產品。
模塊外觀:
Figure 1: NQ8-AT558R Top View Figure 2: NQ8-AT558R Bottom View
2.技術特性
|
模塊性能 |
||
|
芯片 |
AT-6558R |
|
|
頻率 |
GPS L1:1575.42±2.046(MHz) BD2 B1:1561.098±2.046(MHz) BD3 B1:1575.42±16.368(MHz) GLONASS L1:1,602+0.5625k(MHz) |
|
|
協議 |
NMEA 0183 |
|
|
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
|
|
通道 |
56 |
|
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
|
靈敏度 |
跟蹤:-162dBm 重捕獲:-160dBm 冷啟動:-148dBm 熱啟動:-156dBm |
|
|
冷啟動 |
平均30秒 |
|
|
重捕獲 |
平均1秒 |
|
|
熱啟動 |
平均1秒 |
|
|
精度 |
HorizontalPosition: Autonomous<2.5m average, SBAS<2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
|
最大高度 |
18000 米 |
|
|
最大速度 |
515 m/s |
|
|
最大加速度 |
≤ 4G |
|
|
更新頻率 |
1-10 Hz |
|
|
A-GPS |
AssistNow on-line and off-line |
|
|
接口 |
||
|
I/O Pins |
1 serial ports |
|
|
物理特性 |
||
|
類型 |
24 pin stamp holes |
|
|
外形尺寸 |
16.0mm * 12.2 mm * 2.5mm (+/- 0.5mm) |
|
|
電源 |
||
|
電源 |
3.3VDC ±5% |
|
|
備份電壓 |
1.8~3.6VDC |
|
|
耗電量 |
搜索: 99mW@3.3V(±2%) 追蹤: 83mW@3.3V(±2%) |
|
|
工作環境 |
||
|
濕度范圍 |
5% to 95% non-condensing |
|
|
工作溫度 |
-40℃ to 85℃ |
|
|
儲存溫度 |
-40℃ to 85℃ |
|

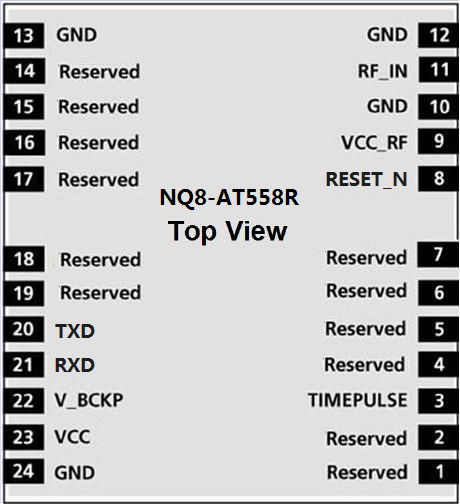

3.模塊引腳分配
