和芯星通UM220-III雙系統高性能 GNSS 模塊，基于公司具有完全自主知識產權的雙系統多頻率高性 能 SoC 芯片，能夠同時支持 BD2 B1、GPS L1 兩個頻點。UM220-III N外形尺寸緊湊，采用 SMT 焊盤，支持標準取放及回流焊接全自動化集成，尤其適用于低成本、低功耗領域 。
關鍵指數
|
電源 |
|
|
電壓 |
+2.7~3.6 VDC |
|
功耗 |
120m (典型值) |
|
射頻輸入 |
|
|
頻率 |
1559～1577MHz |
|
駐波比 |
≤1.5 |
|
輸入阻抗 |
50Ω |
|
尺寸 |
|
16.0*12.2*2.4mm |
|
|||
|
環境指標 |
||||||
|
工作溫度 |
NV: -40℃ ~ +85℃ |
|||||
|
|
NL: -30℃ ~ +70℃ |
|||||
|
存儲溫度 |
NV: -45℃ ~ +90℃ |
|||||
|
|
NL: -40℃ ~ +85℃ |
|||||
|
RoH |
|
符合 |
|
|
||
|
輸入 輸出數據接口 |
||||||
|
UAR |
|
2個U RT, LVTTL 平. 波特率 4800～115 00bps |
||||
|
GNSS 性能 |
||||||
|
頻率 |
|
BD2 B GPS L1 |
|
|
||
|
首次定位時間 TTFF |
|
冷啟動：30s 熱啟動：1s重捕獲： <1s |
|
|
||
|
定位精度 |
|
2.5m EP (雙系統水平，ope sky) |
||||
|
測速精度(RMS) |
|
GPS/ 模: 0.1m/s 北斗: 0.2m/s (open sky) |
|
|||
|
靈敏度 |
|
北斗 |
GPS |
|||
|
|
跟蹤 |
160dBm |
-160d m |
|||
|
|
捕獲 |
145dBm |
-147d m |
|||
|
|
熱啟/重捕 |
150dBm |
-150d m |
|||
|
1PPS精度(RMS)1 |
|
20ns |
|
|
||
|
數據更新率 |
|
1Hz |
|
|
||
|
導航數據格式 |
|
基于 NMEA 0183，擴展兼容北斗 |
|
|||

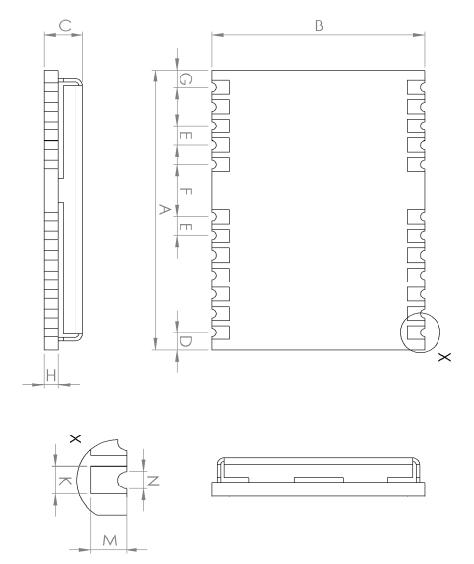

外形尺寸
|
參數 |
數值 |
|
A |
16.0±0.2 |
|
B |
12.2±0.1 |
|
C |
2.4±0.2 |
|
D |
1.0±0.1 |
|
E |
1.1±0.1 |
|
F |
3.0±0.1 |
|
G |
1.0±0.1 |
|
H |
0.82±0.1 |
|
K(郵票孔外沿) |
0.8±0.1 |
|
N(郵票孔內沿) |
0.5±0.1 |
|
M |
0.9±0.1 |
引腳功能
|
13 |
GND |
GND |
12 |
|
14 |
SPI_SDO |
RF_IN |
11 |
|
15 |
SPI_SDI |
GND |
10 |
|
16 |
SPI_SCK |
VCC_RF |
9 |
|
17 |
SPI_CS1 |
RSV |
8 |
|
Top View |
|||
|
18 |
SDA |
RXD2 |
7 |
|
19 |
SCL |
TXD2 |
6 |
|
20 |
TXD1 |
GPIO2 |
5 |
|
21 |
RXD1 |
EXTINT0 |
4 |
|
22 |
V_BCKP |
TIME PULSE |
3 |
|
23 |
VCC |
GPIO3 |
2 |
|
24 |
GND |
nRESET |
1 |
