UM220-INS N 是和芯星通針對車載及高端導航應用推出的 GNSS+MEMS組合導航模塊，采用公司完全產權的低功耗GNSSSIP芯片-UC223，內置6軸MEMS器件，支持北斗+GPS雙系統直接輸出 GNSS與 MEMS 組合定位結果，尤其適合對定位準確度要求嚴格的領域。
關鍵指數
|
電源 |
|
|
電壓 |
+3.0~3.6 VDC |
|
功耗 |
180m (典型值) |
|
射頻輸入 |
|
|
頻率 |
1559～1577MHz |
|
駐波比 |
≤1.5 |
|
輸入阻抗 |
50Ω |
|
天線增益 |
15～3 dB |
|
物理特性 |
|
|
尺寸 |
12.2*16*2.4mm |
|
環境指標 |
|
|
工作溫度 |
-40℃ +85℃ |
|
存儲溫度 |
-45℃ +90℃ |
|
輸入 輸出數據接口 |
|
|
UAR |
2個U RT, LVTTL 平, 默認波特率 9600。 可以設置的波特率包括： 4800 / 9600 / 144 0 / 19200 / 38400 / 57600 / 11520 ，該配置與串口收發數據量相關,包括消息數目及頻度,若用戶在默認配置基礎上增加消息輸出,請盡量將該值配置為 115200。 |

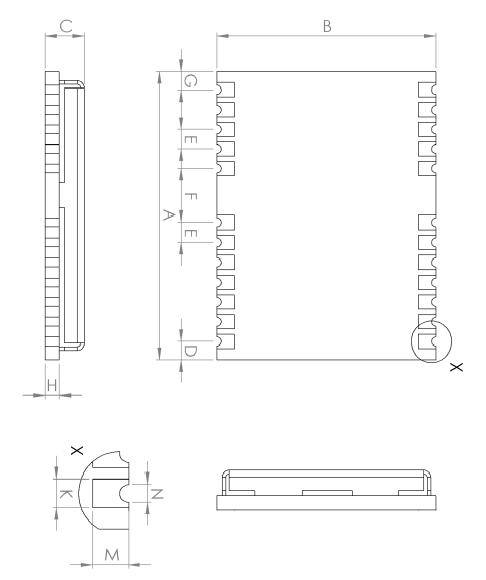

外形尺寸
|
參數 |
數值（mm） |
|
A |
16.0±0.2 |
|
B |
12.2±0.1 |
|
C |
2.4±0.2 |
|
D |
1.0±0.1 |
|
E |
1.1±0.1 |
|
F |
3.0±0.1 |
|
G |
1.0±0.1 |
|
H |
0.82±0.1 |
|
K(郵票孔外沿) |
0.8±0.1 |
|
N(郵票孔內沿) |
0.5±0.1 |
|
M |
0.9±0.1 |
引腳功能描述
|
13 |
GND |
GND |
12 |
|
14 |
RSV |
RF_IN |
11 |
|
15 |
FWD |
GND |
10 |
|
16 |
RSV |
VCC_RF |
9 |
|
17 |
RSV |
RSV |
8 |
|
Top View |
|||
|
18 |
RSV |
RXD2 |
7 |
|
19 |
RSV |
TXD2 |
6 |
|
20 |
TXD1 |
RSV |
5 |
|
21 |
RXD1 |
WHEELTICK |
4 |
|
22 |
V_BCKP |
TIME PULSE |
3 |
|
23 |
VCC |
RSV |
2 |
|
24 |
GND |
nRESET |
1 |
