MX8-T-01 GNSS模塊是一款超低功耗超高靈敏度超小外型GPS接收模組，采用超小型10×10mm封裝形式。主要針對便攜類產品和部分硬件設計空間有限的應用。該產品采用了最新一代U-blox M8030芯片設計，可以完美勝任定位，跟蹤，導航等多種應用需求。廣泛適用于車載DVD、PND、DVR、可攜式裝置，測量設備，人員定位管理，跟蹤測速設備，授時設備，寵物跟蹤，學護管理卡，交車跟蹤定位、出租車跟蹤定位、公司車輛跟蹤定位、物流車輛跟蹤定位、汽車故障檢測、汽車油量檢測、汽車物聯網、挖掘機定位等產品。
產品應用范圍
典型應用
♦ 個人定位和汽車導航、定位等軌跡追蹤產品
♦ PDA、Pocket PC 和其他便攜設備領域
♦ 面積測量及距離測量等測繪產品
♦ 同步UTC時間及授時領域
♦ 軌跡記錄及GPS數據點校準
♦ 電子狗，學護卡等產品
產品優點
♦ 單面表貼，二次 SMT 方案，更快速的應用
♦ 采用無鉛工藝制造，符合 RoHS 標準
♦ UART / TTL，DDC / I2C可選輸出
♦ 采用KDS 0.5PPM高精度 TCXO
♦ 豐富的數據輸出速率：9600bps(默認) [可選:1200,2400,4800，19200，38400，57600，115200]
♦ 可任意設置搭配輸出語句：NMEA 0183(GGA, GSA, GSV, RMC, VTG, GLL)
♦ 支持可調的數據刷新率：1Hz-10Hz
♦ 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置
♦ 應用場景：從步行模式-車載模式-靜態模式-便攜模式-空降模式及2D&3D定位用戶可以自由設置
♦ 支持定位PPS指示燈：未定位前常亮或者關閉；定位后閃爍
♦ 支持AssistNow Online和AssistNow Offline等A-GPS服務
♦ 支持快速捕獲功能
技術特性
|
模塊性能 |
||
|
芯片 |
UBX-M8030 |
|
|
頻率 |
GPS L1, 1575.42MHz BD2 B1 ,1561.098MHz GLONASS L1,1602.5625MHz |
|
|
協議 |
NMEA 0183 v3.0 GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
|
可用波特率 |
1200,4800,9600,19200,38400,57600,115200 bps |
|
|
通道 |
72 |
|
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
|
靈敏度 |
跟蹤:-165dBm 重捕獲:-158dBm 冷啟動：-146dBm |
|
|
冷啟動 |
平均26秒 |
|
|
溫啟動 |
平均10秒 |
|
|
熱啟動 |
平均1秒 |
|
|
精度 |
HorizontalPosition: Autonomous< 2.5maverage,SBAS<2.0maverage Velocity: 0.1 m/s Timepulse signal: RMS 30ns |
|
|
最大高度 |
50000 米 |
|
|
最大速度 |
515m/s |
|
|
最大加速度 |
≤ 4G |
|
|
更新頻率 |
1-10Hz |
|
|
A-GPS |
AssistNow on-lineandoff-line |
|
|
接口 |
||
|
I/O Pins |
2 serial ports |
|
|
物理特性 |
||
|
類型 |
18pin stampholes |
|
|
外形尺寸 |
9.7mm * 10.1 mm * 2.4mm (+/- 0.5mm) |
|
|
電源 |
||
|
電源 |
3.3VDC ±5% |
|
|
備份電壓 |
1.8~3.6VDC |
|
|
耗電量 |
搜索：90mW@3.3V(±2%) 追蹤：80mW@3.3V(±2%) |
|
|
工作環境 |
||
|
濕度范圍 |
5% to 95% non-condensing |
|
|
工作溫度 |
-40℃ to 85℃ |
|
|
儲存溫度 |
-40℃ to 85℃ |
|

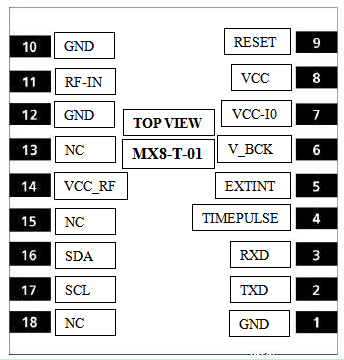

模塊引腳分配
模塊焊盤尺寸
MX8-T-01模塊封裝尺寸
