派訊威 MX226-V2 是一款超高靈敏度超低功耗的GNSS接收模組，采用超小型10×10mm的封裝形式。主要針對便攜類產品和部分硬件設計空間有限的應用。該產品采用了最新一代和芯星通UC6226芯片設計，支持 GPS、北斗雙系統聯合定位，支持多種SBAS 信號接收處理，向用戶提供快速、準確的高性能定位體驗。 可以完美勝任定位，跟蹤，導航等多種應用需求。廣泛適用于車載DVD、PND、DVR、可攜式裝置，測量設備，人員定位管理，跟蹤測速設備，授時設備，寵物跟蹤，學護管理卡，交車跟蹤定位、出租車跟蹤定位、公司車輛跟蹤定位、物流車輛跟蹤定位、汽車故障檢測、汽車油量檢測、汽車物聯網、挖掘機定位等產品。
模塊外觀:
產品應用范圍
典型應用
- 個人定位和汽車導航、定位等軌跡追蹤產品
- PDA、Pocket PC 和其他便攜設備領域
- 面積測量及距離測量等測繪產品
- 同步UTC時間及授時領域
- 軌跡記錄及衛星數據點校準
- 電子狗，學護卡等產品
產品優點
- 單面表貼，二次 SMT 方案，更快速的應用
- 采用無鉛工藝制造，符合 RoHS 標準
- 支持 GPS、北斗雙系統聯合定位或單獨定位模式
- UART / TTL輸出
- 采用KDS 0.5PPM高精度 TCXO
- 豐富的數據輸出速率：9600bps(默認) [可選: 4800，19200，38400，57600，115200]
- 可任意設置搭配輸出語句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
- 集成Flash可支持固件更新
- 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置
- 應用場景：從步行模式-車載模式-靜態模式-便攜模式-空降模式及2D&3D定位用戶可以自由設置
- 支持快速捕獲功能以及A-GNSS服務
技術特性
|
模塊性能 |
|
|
芯片 |
和芯星通 UC6226 |
|
頻率 |
GPS L1:1575.42MHZ BD B1:1561.098MHZ |
|
協議 |
NMEA 0183 擴展北斗 GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
|
通道 |
64通道 U-Engine通用引擎 |
|
存儲 |
1M bytes of flash and 640K bytes of SRAM |
|
靈敏度 |
跟蹤: GPS:-162dBm/BD:-162dBm 重捕獲:GPS:-160dBm/BD:-160dBm 冷啟動:GPS:-148dBm/BD:-146dBm |
|
冷啟動 |
< 29s |
|
AGNSS |
< 2s3 |
|
熱啟動 |
< 1s |
|
精度 |
HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
10000 米 |
|
最大速度 |
500 m/s |
|
最大加速度 |
≦ 4G |
|
更新頻率 |
1 Hz |
|
A-GPS |
UniAssist on line |
|
接口 |
|
|
I/O Pins |
1 serial ports |
|
物理特性 |
|
|
類型 |
18 pin stamp holes |
|
外形尺寸 |
9.7mm * 10.1mm * 2.4mm (+/- 0.5mm) |
|
電源 |
|
|
電源 |
3.3VDC ±5% |
|
備份電壓 |
1.8~3.6VDC |
|
功耗 |
正常模式：捕獲：118mW@3.3V 追蹤：70mW@3.3V |
|
工作環境 |
|
|
濕度范圍 |
5% to 95% non-condensing |
|
工作溫度 |
-40℃ to 85℃ |
|
儲存溫度 |
-40℃ to 85℃ |

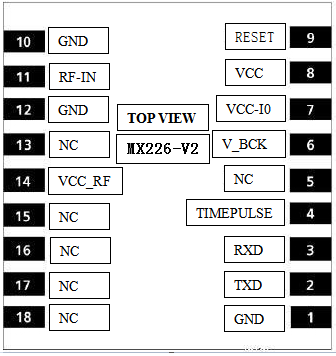

模塊引腳分配
模塊焊盤尺寸
