GM7020-V25 是一款外置低功耗超高靈敏度便攜式衛星接收模組, 該產品采用 ublox 第七代芯片設計，支持GPS L1頻段。集成定位芯片，陶瓷天線體，LNA。支持多種SBAS 信號接收處理，向用戶提供快速、準確的高性能定位體驗。人工焊線與外接設備相連接。可廣泛使用在車載監控，個人定位，行業設備之上，安裝方便，可靠性強。

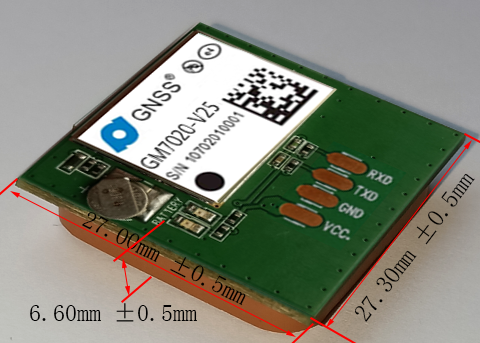

天線模組外觀:
產品應用范圍
產品優點
l 采用高靈敏度基帶設計，接收機在城市峽谷及復雜環境中仍保持出色的定位效果
l 采用無鉛工藝制造，符合 RoHS 標準
l UART輸出
l 采用 0.5PPM 高精度 TCXO，兩級LNA
l 豐富的數據輸出速率：9600bps(默認) [可選: 4800，9600，19200，38400，57600，115200]
l 可任意設置搭配輸出語句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
l 支持PPS定位輸出：定位前指示燈常亮或關閉，定位后閃爍
l 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置
l 應用場景：自適應步行模式-車載模式-靜態模式-便攜模式-空降模式及 2D&3D 定位
典型應用
l 個人定位和汽車導航、定位等軌跡追蹤產品
l PDA、Pocket PC 和其他便攜設備領域
l 面積測量及距離測量等測繪產品
l 軌跡記錄及 GPS 數據點校準
l 電子狗等產品
技術特性
|
模組性能 |
|
|
模塊 |
u-blox 7020 |
|
通道數 |
56通道 u-blox 通用引擎 |
|
系統 |
GPS L1 C/A,SBAS |
|
協議 |
NMEA 0183 V3.0 Default: GGA,GSA,GSV,RMC |
|
可用波特率 |
9600bps (默認) |
|
靈敏度 |
跟蹤：-162dBm 冷啟動：-148dBm 重捕獲：-160dBm |
|
冷啟動 |
平均28秒 |
|
輔助啟動動 |
平均2秒 |
|
熱啟動 |
平均1秒 |
|
精度 |
Horizontal Position： 2.0m average Velocity: 0.1 m/s |
|
更新頻率 |
1-10Hz |
|
A-GPS |
AssistNow Online and AssistNow Offline |
|
天線規格 |
|
|
天線尺寸 |
25*25*4mm |
|
工作頻率 |
GPS L1:1575.42 MHz |
|
駐波比 |
≤1.5 |
|
帶寬 |
>20MHz20 MHz |
|
阻抗 |
50 ohm |
|
增益 |
5dBic Based on 70×70mm ground plane |
|
極化方式 |
RHCP |
|
電源 |
|
|
電源 |
3.3-5V DC (±5%) 推薦是 5V 備份電池電壓為 1.8-3.6V DC（可選件） |
|
耗電量 |
搜索：195mW@5V(±2%) 追蹤：155mW@5V(±2%) |
|
可靠性 |
|
|
濕度范圍 |
5% to 95% non-condensing |
|
工作溫度 |
-40℃ to 85℃ |
|
儲存溫度 |
-40℃ to 85℃ |
|
震動測試 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
