GM909DR-V36 GMOUSE是一款車載組合導航定位模組，能夠同時支持 BDS B1、GPS L1 兩個頻點。內置六軸慣性器件，采用 GNSS/INS 組合導航定位技術，提供高精度車輛定位與導航功能，無需里程計或速度信號接入，且無嚴格安裝要求，即可在隧道、車庫等環境下為車輛提供高精度定位。搭配標準4PIN田宮接頭，即插即用，安裝方便，可靠性強。

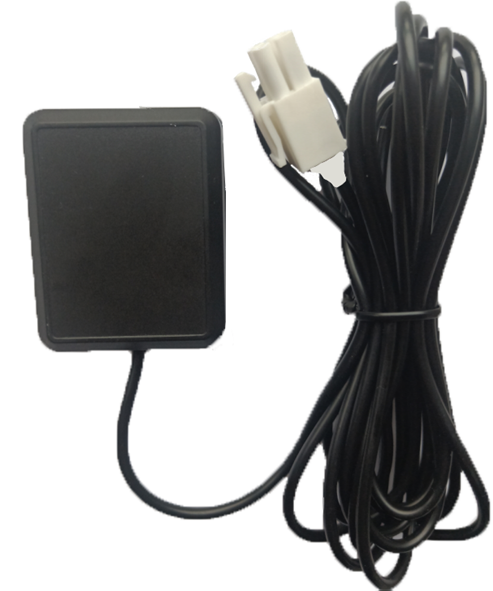

模組實拍圖:
產品應用范圍
典型應用
- 交通監控
- 車載導航
- 智能交通
- 車輛管控
產品優點
- GNSS 定位技術： BDS/GPS 系統聯合定位
- GNSS/INS 組合導航定位技術
- 無需里程計或外部速度信號
- 無嚴格安裝要求
- 零速探測與零速修正技術
- Smart SuppressTM 抗干擾技術
- 高靈敏度設計
- 支持 AGNSS，快速定位
- 低功耗設計技術
- 外部 DC-DC 提供內核電源
- 采用無鉛工藝制造，符合 RoHS 標準
- 搭配標準4PIN田宮接頭，即插即用，安裝方便，可靠性強
技術特性
|
GM909DR-V36模組性能 |
|
電壓 |
3.3V～5V（建議5V） |
|
|
天線規格 |
||
|
頻率 |
BDS B1, GPS L1 |
|
|
駐波比 |
≤1.5 |
|
|
輸入阻抗 |
50Ω |
|
|
天線增益 |
5dBic Based on 70×70mm ground plane |
|
|
天線尺寸 |
36mm*36mm*6mm |
|
|
帶寬 |
>20MHz |
|
|
極化方式 |
RHCP |
|
|
外觀特性 |
||
|
模組尺寸 |
55mm*44mm*17mm |
|
|
線長 |
3m |
|
|
接頭 |
標準4PIN白色田宮接頭 |
|
|
防水等級 |
IP66 |
|
|
可靠性 |
||
|
濕度范圍 |
5% to 95% non-condensing |
|
|
工作溫度 |
-40℃ to 85℃ |
|
|
儲存溫度 |
-40℃ to 85℃ |
|
|
震動測試 |
Sine sweep 1g(0-p)10~55~10Hz each axis |
|
|
輸入/輸出數據接口 |
||
|
UART |
LVTTL 電平，波特率 9600～230400bps 可調，默認為 9600bps |
|
|
GNSS性能 |
||
|
頻率 |
BDS B1， GPS L1 |
|
|
首次定位時間 |
冷啟動： ≤32s |
|
|
定位精度[2] |
2.5m |
|
|
測速精度[3] |
GPS+BDS 雙模: 0.1m/s |
|
|
靈敏度[4] |
BDS |
GPS |
|
跟蹤 |
-160dBm |
-162dBm |
|
捕獲 |
-145dBm |
-147dBm |
|
數據更新率 |
1Hz |
|
|
導航數據格式 |
NMEA 0183（兼容北斗） |
|
|
INS性能 |
||
|
GNSS 信號丟失 60s |
≤10%行駛距離[5] |
|
- All satellites at -130dBm
[2]CEP,50%,24hours static,-130dBm,>6 SVs
[3]50%@30m/s
[4]Demonstrated with a good external LNA
[5]需開闊路段下動態行駛 5 分鐘
