GMMAX-V1.0是一款外置低功耗超高靈敏度便攜式多系統衛星接收模組（GPS/BD/Glonass/Galileo），集成u-blox MAX-M8定位模塊，陶瓷天線體，LNA。搭配1.25mm臥式6PIN連接器與外接設備相連接。可廣泛使用在車載監控，個人定位，行業設備之上。安裝方便，可靠性強。

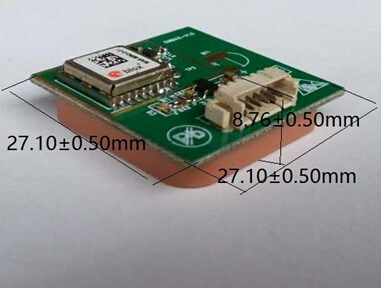

天線模組外觀：
產品應用范圍
產品優點
♦ 支持GPS/BD/Glonass/Galileo 任意兩種系統組合定位模式
♦ 采用高靈敏度基帶設計，接收機在城市峽谷及復雜環境中仍保持出色的定位效果
♦ 采用無鉛工藝制造，符合RoHS標準
♦ UART/TTL 輸出
♦ 豐富的數據輸出速率：9600bps(默認)[可選:4800，9600，19200，38400，57600，115200]
♦ 可任意設置搭配輸出語句：NMEA0183(GGA,GSA,GSV,RMC,VTG, GLL)
♦ 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置
♦ 應用場景：自適應步行模式-車載模式-靜態模式-便攜模式-空降模式及2D&3D定位
♦ 支持PPS定位指示燈
典型應用
♦ 個人定位和汽車導航、定位等軌跡追蹤產品
♦ PDA、PocketPC和其他便攜設備領域
♦ 面積測量及距離測量等測繪產品
♦ 軌跡記錄及GPS數據點校準
♦ 電子狗等產品
技術特性
|
模組性能 |
|
|
模塊模塊模塊 |
u-blox MAX-M8 |
|
通 道 |
72通道 |
|
系統 |
GPSL1、GLONASS L1、BeiDou2 B1、SBAS L1、QZSS L1 |
|
協議 |
NMEA0183 Default:GGA,GSA,GSV,RMC |
|
可用波特率 |
9600bps默認 |
|
靈敏度 |
跟蹤:-167dBm 冷啟動:-148dBm 溫啟動：-156dBm |
|
冷啟動 |
平均29秒 |
|
溫啟動 |
平均28秒 |
|
熱啟動 |
平均1秒 |
|
精度 |
Horizontal Position：Autonomous<2.5m average, SBAS <2.0maverage Velocity:0.1m/s |
|
更新頻率 |
1Hz |
|
A-GPS |
UniAssistonline |
|
天線規格 |
|
|
天線尺寸 |
25*25*4mm |
|
工作頻率 |
GPS L1:1575.42±1.023 MHz BD2 B1:1561.098±2.046 MHz GLONASS L1:1602.5625 MHz±4 MHz |
|
駐波比 |
≤ 1.5 |
|
帶寬 |
> 20MHz |
|
阻抗 |
50ohm |
|
增益 |
5dBicBasedon70×70mmgroundplane |
|
極化方式 |
RHCP |
|
電源 |
|
|
電源 |
3.3-5VDC(±5%)推薦是 5V |
|
備份電池電壓 |
1.8~3.6VDC(可選件) |
|
耗電量 |
搜索：155mW@5V(±2%) 追蹤：140mW@5V(±2%) |
|
連接方式 |
|
|
連接器 |
1.25mm臥式6PIN連接器 |

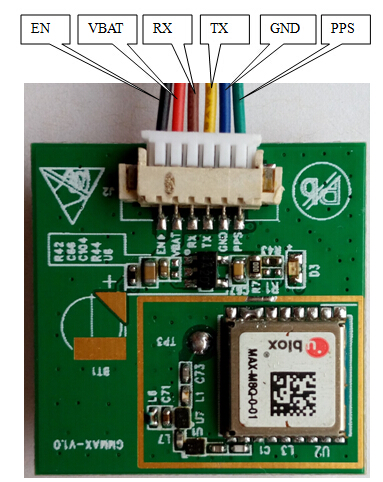

接口定義:
1. EN 用于控制 GPS模塊工作電平，當高電平時（3V-5V），打開 GPS 模塊，進入正常工作模式；低電平時，關閉 GPS模塊，進入省電模式，無數據輸出（注:也可以兼容實現不需要 EN 控制功能，但需要廠家更新貼片BOM ，進行定制生產）
2. VCC 電源供電 3.3V - 5V 輸入
3. RX 用于接受外部指令設置，TTL 電平 3.3V
4. TX 輸出 GPS 數據 ，TTL 電平 3.3V
5. GND 信號地
6. PPS 當GPS 定位后，輸出 1HZ 的方波信號
