派訊威 NQ8-MX-02 模塊是一款車載組合導航定位模塊，能夠同時支持 BDS B1、GPS L1 兩個頻點。內置六軸慣性器件，采用 GNSS/INS 組合導航定位技術，提供高精度車輛定位與導航功能，外接車速方向信號，即可在隧道、車庫等環境下為車輛提供高精度定位。NQ8-MX-02 外形尺寸緊湊，采用 SMD 焊盤，支持標準取放及回流焊接。具有高靈敏度、低功耗、抗干擾、高性能等特點。

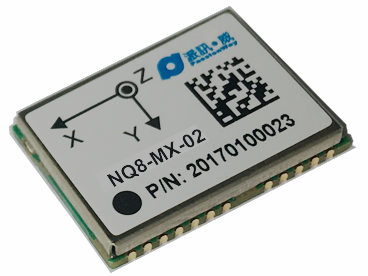

模塊外觀:
產品應用范圍
典型應用
- 交通監控
- 車載導航
- 智能交通
- 車輛管控
產品優點
- GNSS 定位技術： BDS/GPS 系統聯合定位
- GNSS/INS 組合導航定位技術
- 零速探測與零速修正技術
- Smart SuppressTM 抗干擾技術
- 高靈敏度設計
- 支持 AGNSS，快速定位
- 16.9mm×12.2mm×2.4mm 的 SMD 表面貼封裝尺寸
- 車規級標準
- 技術特性
|
NQ8-MX-02模塊性能 |
||
|
電壓 |
3.0V～3.6V |
|
|
射頻輸入 |
||
|
頻率 |
BDS B1， GPS L1 |
|
|
駐波比 |
≤1.5 |
|
|
輸入阻抗 |
50Ω |
|
|
天線增益 |
15～30dB |
|
|
物理特性 |
||
|
尺寸 |
16.9*12.2*2.4（單位： mm） |
|
|
輸入/輸出數據接口 |
||
|
UART |
2 個 UART, LVTTL 電平. 波特率 9600～230400bps 可 |
|
|
天線檢測 |
||
|
支持有源天線狀態檢測 支持正常，短路，開路三種狀態檢測 |
||
|
GNSS性能 |
||
|
頻率 |
BDS B1， GPS L1 |
|
|
首次定位時間 |
冷啟動： ≤32s |
|
|
定位精度[2] |
2.5m |
|
|
測速精度[3] |
GPS+BDS 雙模: 0.1m/s |
|
|
靈敏度[4] |
BDS |
GPS |
|
跟蹤 |
-160dBm |
-162dBm |
|
捕獲 |
-145dBm |
-147dBm |
|
PPS |
支持 |
|
|
數據更新率 |
1Hz |
|
|
導航數據格式 |
NMEA 0183（兼容北斗） 用戶自定義 |
|
|
INS性能 |
||
|
GNSS 信號丟失 |
≤2%行駛距離[5] |
|
- All satellites at -130dBm
[2]CEP,50%,24hours static,-130dBm,>6 SVs
[3]50%@30m/s
[4]Demonstrated with a good external LNA
[5]需校準完成，進入組合導航模式
